Rayons X

- France HADRON ne finance pas les irradiations photoniques -



 Plateforme  PAVIRMA I (Clermont)

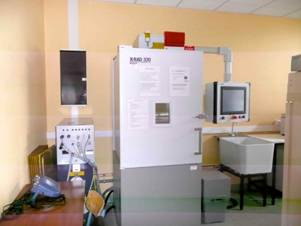

Irradiateur par tube X isovolt Titan E320image002

auto protégé par une cabine, produit par PXI, commercialisé par Cegelec sous la référence XRAD 320

Débit de dose max à 250 KV : 13 Gy/min

Dose min 1 cGy

Collimateur additionnel amovible fixes (taille de champ : 24 cm et 10 cm pour une  Distance Source-Surface =  50 cm)

Laboratoire de préparation biologique associé



Tension

Filtration additionnelle

CDA

Energie moyenne

Distance Source-Surface utilisée

Débit de dose à DSS

250 kV

2 mm Al

1 mm Cu

80 keV

50 cm

1.1 Gy/min



Contact :

Gérard Montarou

Laboratoire de Physique Corpusculaire de Clermont




 image004Plateforme CERVO (Lyon Sud)

Irradiateur par tube X XRAD 320

auto protégé par une cabine, produit par PXI, commercialisé par Cegelec sous la référence XRAD 320

Débit de dose max à 250 KV : 13 Gy/min

Collimateur additionnel amovible variable (taille de champ : 24 cm à ~ 5 mm pour une  Distance Source-Surface =  60 cm) avec champ lumineux de référence

Dose min 1 cGy

Equipement : Masque double à anesthésie gazeuse pour souris et rat.

Contact :

Gersende ALPHONSE

Laboratoire de radiobiologie cellulaire et moléculaire

Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.

Tel : 04.26.23.59.58




Plateforme GIP CYCERON (Caen)

Irradiateur par tube X XRAD 225cX

auto protégé par une cabine, avec imageur incorporé.

Hébergé sur le site du GIP CYCERON

Contact :

Myriam Bernaudin

ISTCT - GIP CYCERON

Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.






Plateforme RadeXp (Institut Curie) :

Localisation à Orsay :

1- Irradiateur par tube à RX XRAD 320image008

auto protégé par une cabine, produit par PXI, commercialisé par Cegelec sous la référence XRAD 320.

Collimateur additionnel amovible variable (taille de champ : 24 cm à ~ 5 mm pour une  Distance Source-Surface =  60 cm) avec champ lumineux de référence

Applications : cellules, souris corps entier, irradiations localisées



Tension

Filtration additionnelle

CDA

Energie moyenne

Distance Source-Surface utilisée

Débit de dose à DSS

200 kV

1 mm Al + 0.3 mm Cu

1 mm Cu

80 keV

60 cm

1.1 Gy/min

320 kV

1,5 mm Al

+ 0.25 mm Cu + 0.75 mm Sn

3.9 mm Cu

160 keV

60 cm

0.8 Gy/min



2- Accélérateur linéaire d’électrons KINETRON,


produit par GCR-MeV, maintenance assuré par PMB

Energie : 4.5 MeV

Débit de dose : de 4 Gy/min à 4.103 Gy/sec

Applications : cellules, souris corps entier, radiolyse pulsée



3- Irradiateur à sources Césium 137,


commercialisé par GSM sous la référence D1

Débit de dose max : ~15 Gy/min

Applications : cellules, souris corps entier, bactéries, drosophiles, …



4 - Irradiateur/Scanner XRAD 225 Cx

auto-protégé SARRP (Xstrahl) ou Xrad 225Cx (PXI)

Applications : souris irradiations localisées



Localisation à Paris :

1- Irradiateur à sources Césium 137,


commercialisé par Cisbio (maintenance assurée par Cegelec), sous la référence IBL 637

Débit de dose : de 0.5 à 30 Gy/min (avril 2013)

Applications : cellules, souris corps entier, bactéries, drosophiles, …

2- Irradiateur par tube X Philips 320 kV

dans une salle dédiée conventionnelle propre

Débit de dose max : ~10Gy/min

Applications : cellules, souris corps entier, irradiations localisées



Matériel de dosimétrie :

Chambres d’ionisation

Calibration

Chambre cylindrique PTW Semiflex 31013

En Kerma dans l’air entre 70 kV (CDA : 0.1 mm Cu) et 280 kV (CDA : 3.4 mm Cu) et au 137Cs

Electromètre

UNIDOS® E Universal Dosemeter



Cuve a eau

Gamme d’énergie

Profondeur

Fantôme en acrylique « Soft X-Ray Slab Phantom »

Entre 7.5 et 100 kV

6 cm par incrément de 1 mm

Plaques Acrylique/Plexiglas

Entre 70 kV et 50 MV

3.5 cm

Matériel pour mesure de la CDA

Epaisseur

Jeu de filtres Cu 99.9%

0.02 mm, 0.05 mm, 0.1mm, 0.2, 0.5 mm, 1mm, 2 mm, 5 mm, 10 mm

Jeu de filtres Al 99.5%

1 x 0.1 mm, 2 x 0.2 mm, 1 x 0.5 mm, 1 x 1 mm and 2 x 2 mm

Contact :

Frédéric Pouzoulet

Plateforme de Radiothérapie Expérimentale

Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.

Tel 33(0)1 6929 9492




Plateforme Institut de Cancérologie de l’Ouest (ICO) Nantes

1- Irradiateur par tube XRAD225Cx

auto protégé, produit par PXI et commercialisé par Cegelec.

  • Tube RX Comet 225 kVp (Emoy = 85 kV) monté sur un bras rotatif autorisant les irradiations en arc et sous tous les angles (0 – 360°)
  • Système d’imagerie RX 3D embarqué avec logiciel de repositionnement et de ciblage automatique associé au pilotage motorisé de la table.
  • Filtration inhérente de 0.8 mmBe et additionnelle de 2 mmAl ou 0.3 mmCu
  • Gamme d’énergie nominale: 20 - 225 kVp
  • Gamme de débit de dose: 10 - 400 cGy/min
  • Distance source-isocentre = 30.2 cm et Distance à source maximale = 60 cm
  • Diamètres des collimateurs circulaires disponibles (cm) : 0.25, 0.5,  0.8, 1.0, 1.5, 2.0
  • Collimateur configurable (plaques de cerrobend)

image021image023image025



2- Irradiateur par tube Faxitron CP160

auto protégé


  • Tube RX (Comet MXR 160) fixe d’énergie nominale maximale 160 kVp
  • Filtration inhérente de 0.8 mmBe et additionnelle de 0.5 mmCu
  • Gamme de distance à la source : 13 – 94 cm
  • Gamme de diamètres de champs : 10 – 60 cm
  • Gamme de débit de dose : 8 – 400 cGy/min
  • Débit de dose, diamètre et distance à la source sont inter-dépendants

Contact :

Sophie Chiavassa

CLCC Nantes Atlantiques – René Gauducheau

Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.

Tel: 02 40 67 99 63



François Paris

Cancer Research Center Nantes-Angers Inserm UMR892 IRT UN

Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.

Tel : 02 28 08 03 02




Plateforme CCH Baclesse (Caen)

Irradiateur par tube X XRAD 225c

auto protégé par une cabine, commercialisé par Cegelec sous la référence XRAD 225c

Contact :

Anne-Marie FRELIN-LABALME

GANIL - ARCHADE

Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.

Tel: 02 31 45 45 30






Plateforme Pasteur

Irradiateur par tube X RS 320

auto protégé par une cabine, commercialisé par Xstrahl sous la référence RS 320

Contact :

Claire MALLET
Institut Pasteur
Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.
Tél: + 33 (0)1 44 38 92 27
